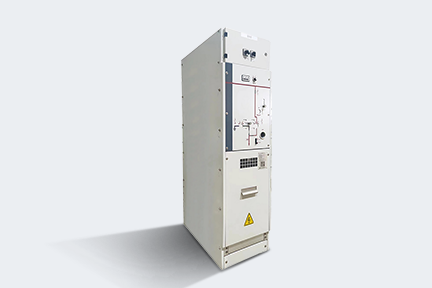

固体绝缘环网柜

DQG-12固体绝缘环网柜是采用国际先进的技术理念和全球领先的生产加工工艺,自行研发成功的新一代12kV固体绝缘环网柜,产品有体积小,免维护,操作简单,安全可靠,性能优异等特点,特别适用于电力系统城网
产品描述
DQG-12固体绝缘环网柜是采用国际先进的技术理念和领先的生产加工工艺,自行研发成功的新一代12kV固体绝缘环网柜,产品有体积小,免维护,操作简单,安全可靠,性能优异等特点,特别适用于电力系统城网改造,工业配电站和负荷中心电站,高层建筑,户外开闭所,箱式变电站等场所使用。其各项技术性能指标均达到GB3906-2020、GB16926-2009、GB3804-2004等有关标准和产品技术条件规定的要求。产品通过国家高压电器质量监督检验中心等权威认证。
产品优势

1.机构集成设计,隔离开关机构与负荷开关/断路器机构一体化设计,提高了机构的可靠性。

2.较低的内部电弧故障率。

3.采用固体绝缘结构,完全不使用SF6气体,在使用过程中不用考虑气体泄漏影响环境问题。

产品优势

1.采用三相分相式结构,其所有带电部分以及开关元件均采用环氧树脂材料包覆或固封,对其与外界空气相通的空腔进行密封。

2.所有绝缘表面采用全金属屏蔽连续接地设计,运行中可直接碰触

3.灵活的接线方式,适应各种客户需求。

4.适合安装于潮湿、多沙、多尘。盐雾等任何由于空气污染引发沿面闪污额的场所。

5.无需对绝缘模块清扫,更低廉的后期维护成本。

型号规格
额定电压12kV
额定电流630A
额定频率50Hz
额定工频耐受电压(1min)42/48kV
额定雷电冲击耐受电压75/85kV
局部放电试验(1.1Ur时)≤15pC
外壳防护等级IP4X
机械寿命(断路器/隔离开关/接地开关)10000次/3000次/3000次
额定短路开断电流25kA
内部燃弧等级AFLR,25kA,1s
产品资质
  • 预制舱检验报告

    预制舱检验报告

  • 预制舱检验报告

    预制舱检验报告

  • 预制舱检验报告

    预制舱检验报告
